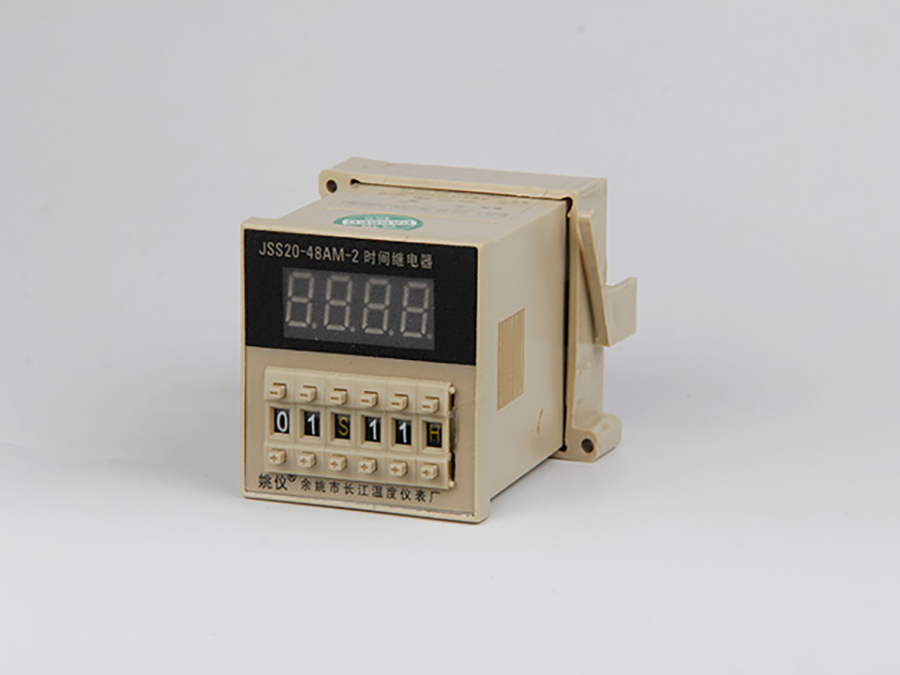

JSS48-70 系列數顯時間繼電器屬于通電延時型，是近年發展起來的新一代控制儀，它采用八位微電腦為核心芯片，四位數碼管顯示，適用于交流60HZ，工作電壓220V 的控制電路中作延時元件，按預定時間接通或分斷電路。

一、性能指標

1、顯示方式：四位LED 數碼管直接顯示控制時間；
2、分辨力： 1s、1min、1h；
3、控制范圍：1S～99H；
4、設定方式：秒（S）、分（M）、小時（H）可由拔碼任意設定；
5、工作電源：AC85～242V 50/60HZ
6、功耗：<3W
7、輸出觸點容量：交流220V 5A（阻性負載）
8、工作環境：溫度0～50℃，濕度﹤85%RH 的無腐蝕性氣體場合。

二、安裝

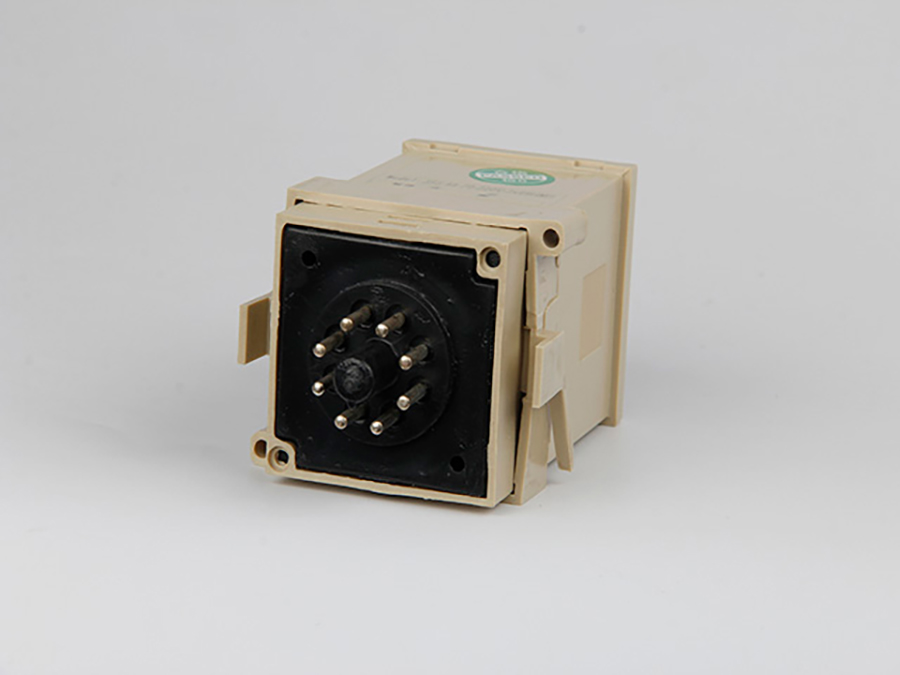

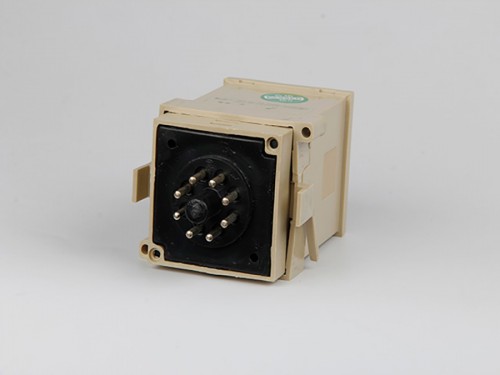

儀表安裝只需在安裝屏上按開孔尺寸開一孔后，把儀表塞入孔內，把附來的安裝架卡緊安裝屏即可。

外形尺寸（mm）：48×48×125     開孔（mm）：45×45

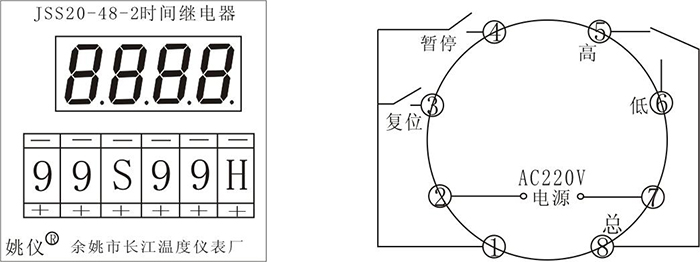

三、面板及接線

四、使用方法

1、因繼電器具有記憶功能，需通電前預置好延時時間，通電后預置的時間無效，繼電器重復啟動間隔時間應≥0.5 秒。
2、把拔碼開關及時間段開關設置好，接通電源，此時顯示并開始計時，到預置時間，延時觸點轉換，實現定時控制。
3、通電后左側兩位數碼管開始計時，繼電器‘總’、‘低’吸合，‘總’、‘高’斷開；直至左側計時時間到后繼電器‘總’、‘低’斷開，‘總’、‘高’吸合，此時右側兩位數碼管開始計時，直至右側計時時間到后繼電器‘總’、‘低’吸合，‘總’、‘高’斷開，同時左側數碼管開始計時，如此往復循環控制。
4、復位功能：在任意時刻接通復位端子，繼電器恢復到初始狀態。
5、暫停功能：在計時過程中接通暫停端子，計時停止，且顯示此刻時間，并出現提示符“P”，斷開后繼續計時，得用此功能可作累時器用。
6、在強電環境且復位與暫停端接通線較長時，請使用屏蔽導線。
7、復位與暫停端子切勿輸入電壓，以免損壞產品。
