一、概述

感謝您使用CJLC-9007 智能溫濕度控制儀。

本手冊提供用戶關于儀表的安裝、運行操作、參數設置、異常診斷等方面的使用方法。為確保CJLC-9007 智能溫濕度控制儀的穩定運行，在安裝使用之前，請仔細閱讀本說明書并妥善保存。

CJLC-9007 智能溫濕度控制儀是余姚市長江溫度儀表廠利用雄厚的技術基礎和超前的科技意識，依靠多年的儀器儀表開發、應用經驗，在廣泛征求各行業新老用戶意見的基礎上，基于自主的多項關鍵核心技術而開發出來的一種新產品，其性能、技術指標在國內同類型產品中處于領先地位。

CJLC-9007 智能溫濕度控制儀是以先進的CPU 為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化溫濕度智能儀表；溫度、濕度均采用智能PID 控制，控制精度高；另外，具有曲線打印和數據打印功能（配合微型打型機）；通過擴展（RS485 通訊模塊）串口通訊，可實現遠程網絡化的管理。

CJLC-9007 智能溫濕度控制儀具有體積小、功耗低、精度高、通用性強、運行穩定、可靠等特點。目前，控制儀已廣泛應用于石油、化工、造紙、制藥、冶金、電力、環保及食品等行業。

二、技術指標

2.1 輸入
PT100+高分子、雙PT100

2.2 輸出
支持多種輸出控制方式，用戶在訂購時可選擇
繼電器輸出：觸點容量AC250V 7A（阻性負載）
SSR 電壓輸出:12VDC/15mA(用于驅動SSR 固態繼電器)
可控硅觸發輸出:可觸發5～500A 的雙向可控硅;2 個單向可控硅反向并聯

2.3 精度
溫度測量精度±0.5%F·S±1.0 個字濕度測量精度±2%F·S±1.0 個字

2.4 報警
繼電器輸出：觸點容量AC250V 7A（阻性負載）

2.5 通訊
擴展功能，訂購時請說明支持RS485 通訊模式，采用標準MODBUS 協議，波特率支持以下幾種選擇：1200bps、4800bps、7200bps、9600bps

2.6 屏幕
顯示分辨率：192×64，刷新頻率：1Hz

2.7 供電
交流電： 85~242VAC，50Hz/60Hz

2.8 外型尺寸
外型尺寸：160mm（寬）×80mm（高）×48mm（深）
開孔尺寸：152mm×76mm

2.9 凈重
≤0.5kg

2.10 工作條件
濕度：10%～85%RH（無凝結）
禁止在腐蝕性環境下工作，禁止液體或導電體進入表內，保證通風口處通風良好。

2.11 保存條件
溫度：-20～60℃，避免日光直曬
濕度：<85%RH（無凝結）

三、安裝與接線

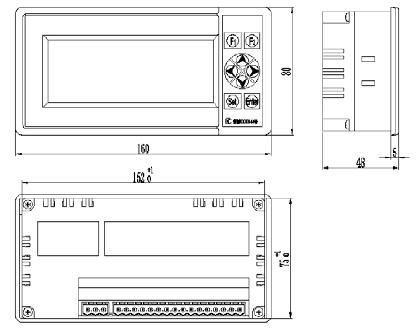

3.1 外型及開孔尺寸

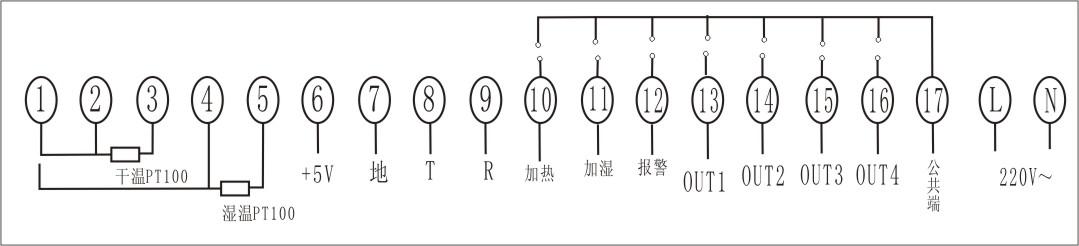

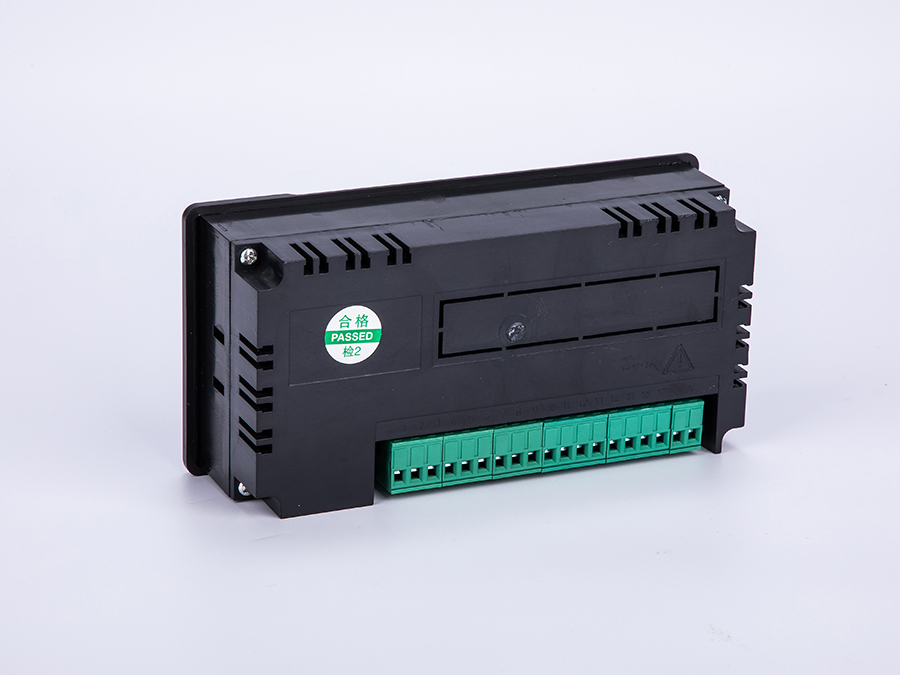

3.2 儀表接線(僅供參考，以儀表上接線圖為準)

四、運行與操作

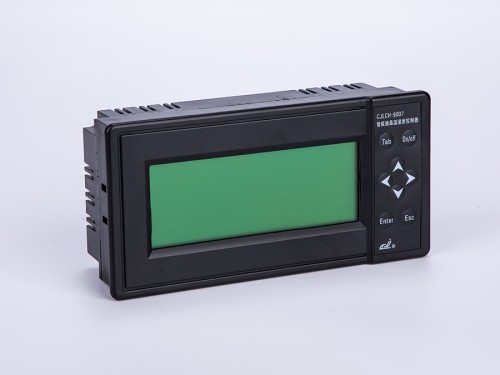

4.1 按鍵界面

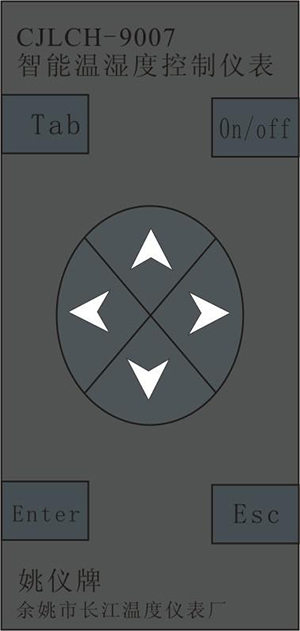

CJLC-9007 智能溫濕度控制儀共有八個按鍵，如圖4.1-1 所示。根據儀表是處于運行狀態還是參數設置狀態，每個鍵的功能也有所不同。具體功能可參考表4.1-1。

圖4.1-1

符號 描述	功能
	運行狀態	備注
	光標移位
	開關操作
	1、按3秒鐘以上，進入系統參數設置畫面 2、系統內部參數畫面切換
	退出任何設置畫面，返回運行畫面
	1、運行畫面時，按住3秒以上，直接進入設定值修改狀態 2、在光標處增大數值	長按鍵可以實現快速增大數值
	1、運行畫面時，按住3秒以上，直接進入設定值修改狀態 2、在光標處增大數值	長按鍵可以實現快速減小數值
	選擇上一個參數
	1、選擇下一個參數 2、濕度與濕溫顯示切換
